زیبایی پنهان در نما : اسکوپ سنگ و نقش حیاتی آن
در میان انبوه مصالح ساختمانی که برای خلق بناهای چشم نواز و ماندگار به کار گرفته می شوند سنگ همواره جایگاه ویژه ای داشته است. نمای سنگی با شکوه و اصالت خود نه تنها جلوه ای زیبا به ساختمان می بخشد بلکه حس استحکام و پایداری را نیز القا می کند. اما آنچه در پشت این ظاهر فریبنده و دلنشین پنهان است مجموعه ای از تمهیدات فنی و مهندسی است که تضمین کننده این زیبایی و استحکام در طول زمان خواهد بود. یکی از این عناصر کلیدی و اغلب نادیده گرفته شده “اسکوپ سنگ” نام دارد.
نمای سنگی فراتر از زیبایی ظاهری
نمای سنگی تنها یک پوشش تزئینی نیست؛ بلکه بخشی جدایی ناپذیر از سیستم سازه ای ساختمان محسوب می شود. این نما علاوه بر ایفای نقش زیبایی شناختی وظایف مهم دیگری نیز بر عهده دارد. نماهای سنگی می توانند عایق حرارتی و صوتی مناسبی برای ساختمان باشند از سازه اصلی در برابر عوامل جوی محافظت کنند و به طور کلی عمر مفید ساختمان را افزایش دهند. با این حال وزن قابل توجه سنگ و قرارگیری آن در معرض نیروهای مختلفی همچون باد زلزله و تغییرات دمایی چالش هایی را در طراحی و اجرای نماهای سنگی ایجاد می کند. در اینجا است که اهمیت استفاده از روش های اتصال مکانیکی مناسب به ویژه اسکوپ سنگ و برند اسکوپ دهقان بیش از پیش آشکار می شود.
نگهبانان نامرئی : چرا اسکوپ سنگ ضروری است؟
تصور کنید قطعات سنگ نما تنها با اتکا به ملات به سازه متصل شده باشند. در چنین شرایطی با گذشت زمان و تحت تاثیر عوامل مختلف احتمال جدا شدن و سقوط سنگ ها از نما بسیار بالا خواهد رفت. این امر نه تنها خسارات مالی به بار می آورد بلکه می تواند خطرات جانی جبران ناپذیری را نیز به همراه داشته باشد. اسکوپ سنگ به عنوان یک اتصال مکانیکی مطمئن این خطر را به طور چشمگیری کاهش می دهد.
اسکوپ سنگ قطعه ای فلزی است که به منظور ایجاد پیوند مکانیکی قوی بین سنگ نما و سازه پشتیبان به کار می رود. این قطعات با درگیر شدن در پشت سنگ و اتصال به سازه از جدا شدن سنگ نما جلوگیری کرده و پایداری و ایمنی نما را تضمین می کنند. استفاده از اسکوپ سنگ به ویژه در ساختمان های بلندمرتبه و مناطق زلزله خیز از اهمیت حیاتی برخوردار است و رعایت استانداردهای مربوط به آن جزو الزامات اساسی در مقررات ملی ساختمان محسوب می شود.

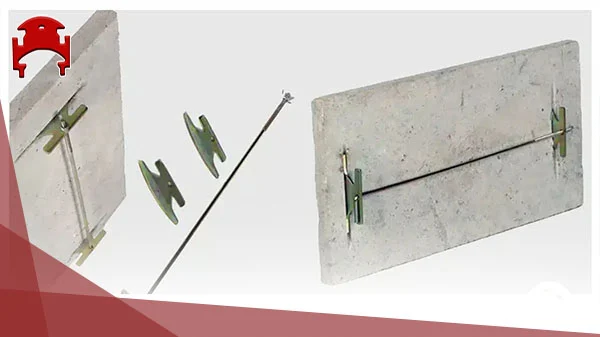

انواع اسکوپ سنگ : راهنمای جامع برای انتخاب صحیح
تنوع گسترده ای در انواع اسکوپ سنگ موجود است که هر کدام برای شرایط و مصالح خاصی طراحی شده اند. انتخاب نوع مناسب اسکوپ نقش کلیدی در عملکرد صحیح و طول عمر نمای سنگی ایفا می کند. در ادامه به بررسی برخی از رایج ترین انواع اسکوپ سنگ می پردازیم :
اسکوپ های سیمی و مفتولی
این نوع اسکوپ ها از جمله ساده ترین و ارزان ترین انواع اسکوپ سنگ به شمار می روند. اسکوپ های سیمی و مفتولی معمولا از جنس فولاد گالوانیزه ساخته شده و برای سنگ های با ضخامت کم و وزن سبک مناسب هستند. نصب این اسکوپ ها نسبتا آسان است و اغلب به صورت دستی انجام می شود. با این حال مقاومت کششی و ظرفیت باربری این نوع اسکوپ ها در مقایسه با سایر انواع کمتر است و برای نماهای با ارتفاع زیاد و سنگ های سنگین تر توصیه نمی شوند.
اسکوپ های U شکل و Z شکل
اسکوپ های U شکل و Z شکل از ورق های فلزی ضخیم تر ساخته می شوند و به همین دلیل از مقاومت و استحکام بیشتری نسبت به اسکوپ های سیمی و مفتولی برخوردارند. این اسکوپ ها برای سنگ های با ضخامت و وزن متوسط مناسب بوده و در نماهای با ارتفاع متوسط کاربرد دارند. شکل U و Z این اسکوپ ها امکان درگیری مناسب با پشت سنگ و توزیع بهتر بار را فراهم می کند. نصب این اسکوپ ها معمولا با استفاده از پیچ و رولپلاک یا جوشکاری انجام می شود.
اسکوپ های پروانه ای و T شکل
اسکوپ های پروانه ای و T شکل از جمله اسکوپ های پیشرفته تر و قوی تر محسوب می شوند. این اسکوپ ها معمولا از جنس فولاد ضد زنگ یا فولاد با پوشش مقاوم در برابر خوردگی ساخته شده و برای سنگ های سنگین و نماهای با ارتفاع زیاد مناسب هستند. شکل خاص این اسکوپ ها امکان ایجاد اتصال بسیار محکم و پایدار را فراهم می کند. اسکوپ های پروانه ای و T شکل اغلب در پروژه های بزرگ و مهم که نیاز به ایمنی و دوام بالایی دارند مورد استفاده قرار می گیرند. نصب این اسکوپ ها معمولا نیاز به دقت و تخصص بیشتری دارد و ممکن است از ابزارآلات خاصی استفاده شود.
اسکوپ های انکر بولت و رولپلاک
این نوع اسکوپ ها به طور مستقیم به سازه پشتیبان متصل شده و سنگ نما را به آن مهار می کنند. اسکوپ های انکر بولت و رولپلاک برای سنگ های با وزن زیاد و نماهایی که نیاز به تحمل بارهای دینامیکی (مانند بارهای ناشی از زلزله) دارند بسیار مناسب هستند. این اسکوپ ها از استحکام و پایداری بسیار بالایی برخوردار بوده و می توانند در شرایط سخت محیطی نیز عملکرد مطلوبی داشته باشند. انتخاب نوع انکر بولت یا رولپلاک مناسب بستگی به جنس سازه پشتیبان و نوع بار وارده دارد.
معیارهای انتخاب اسکوپ مناسب
انتخاب اسکوپ سنگ مناسب تصمیمی حیاتی است که باید با دقت و بر اساس معیارهای مختلفی اتخاذ شود. برخی از مهم ترین این معیارها عبارتند از :
- نوع و وزن سنگ نما : سنگ های مختلف وزن و ویژگی های فیزیکی متفاوتی دارند. اسکوپ انتخابی باید توانایی تحمل وزن سنگ نما را داشته باشد.
- ارتفاع و موقعیت نما : در نماهای با ارتفاع زیاد و نماهایی که در معرض بادهای شدید قرار دارند باید از اسکوپ های قوی تر و مطمئن تری استفاده شود.
- شرایط محیطی : در مناطق با رطوبت بالا یا محیط های خورنده باید از اسکوپ های مقاوم در برابر خوردگی استفاده شود.
- نوع سازه پشتیبان : نوع سازه پشتیبان (بتنی فلزی آجری و غیره) در انتخاب نوع اسکوپ و روش نصب آن تاثیرگذار است.
- الزامات مقررات ملی ساختمان : رعایت الزامات و استانداردهای مربوط به اسکوپ سنگ در مقررات ملی ساختمان از اهمیت بالایی برخوردار است و باید در انتخاب و نصب اسکوپ ها مدنظر قرار گیرد.
اسکوپ سنگ در مقررات ملی ساختمان ایران : الزامات و استانداردها
مقررات ملی ساختمان ایران به عنوان مرجع اصلی ضوابط و استانداردهای ساخت و ساز در کشور به موضوع اسکوپ سنگ و نماهای سنگی توجه ویژه ای داشته است. بخش های مختلفی از این مقررات به طور مستقیم یا غیرمستقیم به الزامات مربوط به طراحی اجرا و کنترل کیفیت نماهای سنگی و استفاده از اسکوپ سنگ می پردازند.
بخش های مرتبط مقررات ملی ساختمان
اگرچه ممکن است بخش مشخصی با عنوان “اسکوپ سنگ” در مقررات ملی ساختمان وجود نداشته باشد اما مباحث مرتبط با آن در بخش های مختلفی پراکنده است. به عنوان مثال مباحث مربوط به “پایداری سازه” “بارهای وارده بر ساختمان” و “نماهای خارجی ساختمان” به طور غیرمستقیم به موضوع اسکوپ سنگ ارتباط پیدا می کنند. در این بخش ها به لزوم تامین ایمنی و پایداری نماهای سنگی جلوگیری از جدا شدن و سقوط مصالح نما و رعایت اصول مهندسی در طراحی و اجرا تاکید شده است. همچنین استانداردهای ملی مرتبط با مصالح ساختمانی و روش های اجرایی نماها می توانند به عنوان راهنمای تکمیلی در انتخاب و نصب اسکوپ سنگ مورد استفاده قرار گیرند.
استانداردهای اجرایی و کنترل کیفیت
مقررات ملی ساختمان بر لزوم رعایت استانداردهای اجرایی و کنترل کیفیت در تمامی مراحل ساخت و ساز تاکید دارد. در مورد نماهای سنگی و اسکوپ سنگ نیز رعایت این اصول از اهمیت ویژه ای برخوردار است. استانداردهای اجرایی شامل دستورالعمل های مربوط به نحوه نصب اسکوپ ها فواصل مجاز بین اسکوپ ها عمق و قطر سوراخکاری در سنگ و سازه پشتیبان و سایر جزئیات فنی مربوط به اجرا می شوند. کنترل کیفیت نیز شامل بازرسی و آزمایش های لازم برای اطمینان از کیفیت مصالح مصرفی (اسکوپ ها پیچ و رولپلاک و غیره) و صحت اجرای کار مطابق با نقشه ها و مشخصات فنی است.

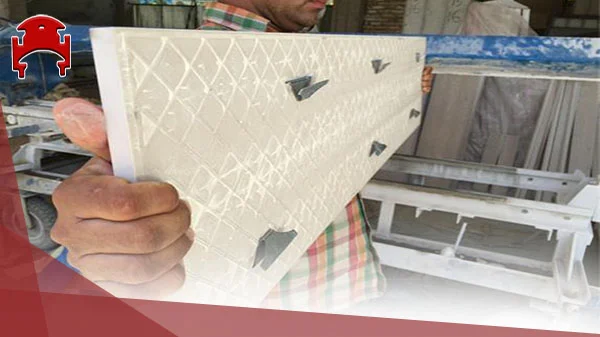

اجرا و نصب اسکوپ سنگ : گام به گام تا ایمنی و پایداری
نصب صحیح اسکوپ سنگ به اندازه انتخاب نوع مناسب آن در تضمین ایمنی و پایداری نمای سنگی اهمیت دارد. اجرای غیراصولی اسکوپ سنگ می تواند منجر به کاهش کارایی آن و در نهایت بروز مشکلات جدی در نما شود. در ادامه به مراحل اصلی اجرای اسکوپ سنگ اشاره می کنیم :
آماده سازی سطح و سنگ
قبل از نصب اسکوپ سنگ لازم است سطح پشت سنگ و سازه پشتیبان به طور کامل آماده شود. سطح پشت سنگ باید تمیز و عاری از هرگونه گرد و غبار چربی و مواد زائد باشد. همچنین سطح سازه پشتیبان باید صاف و تراز بوده و مقاومت کافی برای تحمل بارهای ناشی از وزن نما و اسکوپ ها را داشته باشد. در صورت نیاز باید عملیات اصلاح و ترمیم سطح انجام شود.
روش های نصب و مهار
روش نصب اسکوپ سنگ بستگی به نوع اسکوپ نوع سنگ و نوع سازه پشتیبان دارد. به طور کلی نصب اسکوپ سنگ شامل مراحل زیر است :
- علامت گذاری محل نصب اسکوپ ها : بر اساس نقشه های اجرایی و با رعایت فواصل مجاز محل نصب اسکوپ ها بر روی سنگ و سازه پشتیبان علامت گذاری می شود.
- سوراخکاری در سنگ و سازه پشتیبان : در محل های علامت گذاری شده سوراخ هایی با قطر و عمق مناسب در سنگ و سازه پشتیبان ایجاد می شود. دقت در سوراخکاری و رعایت ابعاد صحیح سوراخ ها در کیفیت اتصال اسکوپ بسیار مهم است.
- قرار دادن اسکوپ در سوراخ سنگ : اسکوپ در سوراخ ایجاد شده در پشت سنگ قرار داده می شود. در برخی از انواع اسکوپ ها ممکن است نیاز به استفاده از چسب های مخصوص برای ثابت کردن اسکوپ در سنگ باشد.
- اتصال اسکوپ به سازه پشتیبان : بخش دیگر اسکوپ که بیرون از سنگ قرار دارد به سازه پشتیبان متصل می شود. این اتصال می تواند با استفاده از پیچ و رولپلاک جوشکاری یا سایر روش های اتصال مکانیکی انجام شود.
- تنظیم و محکم سازی اسکوپ : پس از اتصال اسکوپ به سازه پشتیبان لازم است اسکوپ به طور دقیق تنظیم و محکم شود تا از حرکت و لقی سنگ جلوگیری شود.
بازرسی و کنترل نهایی
پس از اتمام نصب اسکوپ سنگ باید بازرسی و کنترل نهایی برای اطمینان از صحت اجرای کار انجام شود. این بازرسی شامل بررسی موارد زیر است :
- تعداد و نوع اسکوپ های نصب شده : مطابقت تعداد و نوع اسکوپ های نصب شده با نقشه ها و مشخصات فنی.
- صحت نصب اسکوپ ها : اطمینان از نصب صحیح اسکوپ ها در محل های مشخص شده و رعایت فواصل مجاز.
- محکم بودن اتصالات : بررسی محکم بودن اتصالات اسکوپ ها به سنگ و سازه پشتیبان.
- عدم وجود ترک و آسیب در سنگ : اطمینان از عدم وجود ترک و آسیب در سنگ نما در اثر نصب اسکوپ ها.
اشتباهات رایج در نصب اسکوپ سنگ و راهکارهای پیشگیری
در اجرای نماهای سنگی و نصب اسکوپ سنگ ممکن است اشتباهاتی رخ دهد که منجر به کاهش کیفیت و ایمنی نما شود. آگاهی از این اشتباهات و اتخاذ تدابیر پیشگیرانه می تواند به جلوگیری از بروز مشکلات احتمالی کمک کند.
انتخاب نادرست اسکوپ
یکی از رایج ترین اشتباهات انتخاب نادرست نوع اسکوپ سنگ است. استفاده از اسکوپ های نامناسب با نوع و وزن سنگ نما ارتفاع نما و شرایط محیطی می تواند منجر به عدم کارایی اسکوپ و در نهایت جدا شدن سنگ از نما شود. برای پیشگیری از این اشتباه لازم است قبل از انتخاب اسکوپ به طور دقیق وزن سنگ نما ارتفاع و موقعیت نما شرایط محیطی و الزامات مقررات ملی ساختمان مورد بررسی قرار گیرد و بر اساس آن اسکوپ مناسب انتخاب شود.
نصب غیراصولی و عجولانه
نصب غیراصولی و عجولانه اسکوپ سنگ از دیگر اشتباهات رایج در اجرای نماهای سنگی است. عدم رعایت دستورالعمل های نصب سوراخکاری غیراصولی عدم استفاده از ابزارآلات مناسب و محکم نکردن کافی اتصالات می تواند منجر به کاهش کارایی اسکوپ و بروز مشکلات در نما شود. برای پیشگیری از این اشتباه لازم است نصب اسکوپ سنگ توسط افراد متخصص و آموزش دیده انجام شود و در تمامی مراحل اجرا دقت و حوصله کافی به کار گرفته شود.
عدم توجه به شرایط محیطی
عدم توجه به شرایط محیطی و استفاده از اسکوپ های نامناسب با شرایط آب و هوایی منطقه می تواند منجر به خوردگی و زنگ زدگی اسکوپ ها و در نهایت کاهش عمر مفید نما شود. در مناطق با رطوبت بالا یا محیط های خورنده باید از اسکوپ های مقاوم در برابر خوردگی (مانند اسکوپ های فولاد ضد زنگ) استفاده شود و در صورت نیاز اقدامات حفاظتی دیگری نیز در نظر گرفته شود.
نتیجه گیری : سرمایه گذاری هوشمندانه برای آینده ای ایمن تر
اسکوپ سنگ اگرچه قطعه ای کوچک و اغلب نادیده گرفته شده در نمای ساختمان به نظر می رسد اما نقش حیاتی و غیرقابل انکاری در ایمنی پایداری و طول عمر نماهای سنگی ایفا می کند. انتخاب صحیح اسکوپ نصب اصولی و رعایت استانداردهای مربوطه نه تنها از بروز خسارات مالی و جانی جلوگیری می کند بلکه به حفظ زیبایی و ارزش ساختمان در طول زمان نیز کمک خواهد کرد. توجه به جزئیات فنی و مهندسی در اجرای نماهای سنگی از جمله استفاده از اسکوپ سنگ مناسب در واقع یک سرمایه گذاری هوشمندانه برای آینده ای ایمن تر و پایدارتر است. با درک اهمیت اسکوپ سنگ و رعایت الزامات مربوط به آن در مقررات ملی ساختمان می توان نماهای سنگی زیبا و بادوامی را خلق کرد که سال ها زینت بخش شهرها و خانه های ما باشند.
پرسش های متداول
1- آیا استفاده از اسکوپ سنگ در تمام نماهای سنگی ضروری است؟
بله استفاده از اسکوپ سنگ در اکثر نماهای سنگی به ویژه در ساختمان های بلندمرتبه و مناطق زلزله خیز ضروری و الزامی است. هرچند در نماهای سنگی با ارتفاع کم و سنگ های سبک تر ممکن است بتوان از روش های اتصال دیگری نیز استفاده کرد اما استفاده از اسکوپ سنگ به عنوان یک روش اتصال مکانیکی مطمئن همواره توصیه می شود.
2- چه عواملی بر قیمت نهایی اسکوپ سنگ تاثیرگذار است؟
قیمت اسکوپ سنگ به عوامل مختلفی بستگی دارد از جمله : نوع اسکوپ جنس مواد اولیه ابعاد و ضخامت اسکوپ برند تولیدکننده و حجم سفارش. اسکوپ های پیشرفته تر و مقاوم تر معمولا قیمت بالاتری دارند.
3- چگونه می توان از کیفیت اسکوپ سنگ اطمینان حاصل کرد؟
برای اطمینان از کیفیت اسکوپ سنگ لازم است از تولیدکنندگان معتبر و شناخته شده خرید کنید و از دریافت گواهینامه های استاندارد و برگه مشخصات فنی محصول اطمینان حاصل نمایید. همچنین قبل از نصب نمونه ای از اسکوپ ها را از نظر ظاهری و ابعادی بررسی کنید و در صورت امکان آزمایش های لازم را برای اطمینان از کیفیت و مقاومت آن ها انجام دهید.
